YUY-L卫生级离心泵

YUY-L卫生级离心泵

规格:
1T-500T, 055KW-75KW
材质:
SUS304, SUS316L
转速:
2900r/min 45°出口带排放阀
YUY-L卫生级离心泵

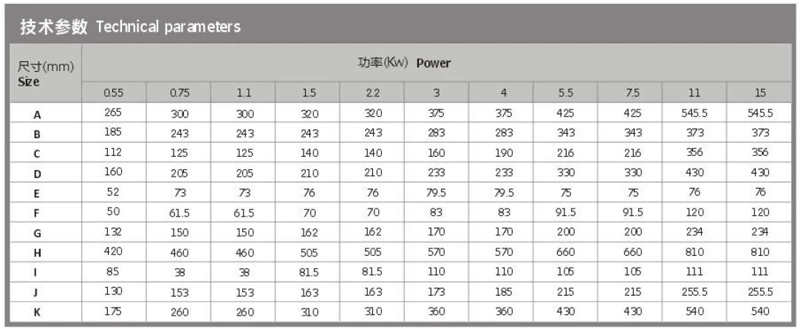

技术参数:

规格  1T-500T,0.55KW-75KW
材质 SUS304,SUS316L(在材料的选用上泵体,泵盖,叶轮等凡与物料接触之零件由SUS316L或SUS304不锈钢制造)
标准 DIN,SMS
叶轮 敞开式叶轮,不留卫生死角
工作条件 卫生离心泵属高低液位及水平输送,非自吸型。(自吸型选用自吸泵)
表面处理 接液部分抛光,其余亚光或喷砂处理
最大进口压力 0.5MPa
温度范围 -10℃至140℃(EPDM)
可冲洗机械密封 水压:最高0.1MPa
水量:0.25-0.5L/min

电机:

1、根据配置主要采用“ABB”品牌的高效等级M2BAX三相交流电机,按照国际电工委员会IEC6OO34.IE60072 标准设计制作,符合欧共体CE标记要求
2、可供选用防爆电机,以满足不同场合的需要。
3、优越的电气性能、低噪音、低振动,电机的标准设计防护等级为IP55,绝缘等级为F级。
4、频率:50Hz/60Hz
5、工作方式:连续(SI)
6、转速:标准泵的转速为2900r/min

泵进出口的接连方式

液体在管道中会有能量的损失,分为沿程损失和局部阻力损失,管内越光滑,沿程损失越小,弯道越少,管径变化越小,局部阻力损失越小,因而尽量不要采用粗糙的管道连接,也不要在连接中用管道急变的方式连接。

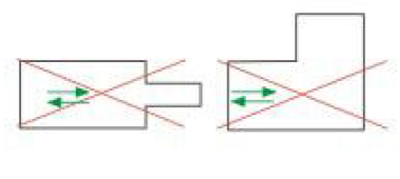

错误的连接管道

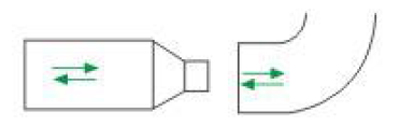

正确的连接管道

管道直径及连接距离

泵在小流量运行时,效率很低,消耗的能量使液体温度急剧上升,泵在小流量下运行,通过叶轮间隙回流增加,造成泵压力脉动、振动、 噪音等危害增加,因而,连接的管道进口直径最好不要小于设计进口直径。为了保证泵运行的更加稳定、泵进口前需要连接一段直管,长度约为5- 10倍管道直径

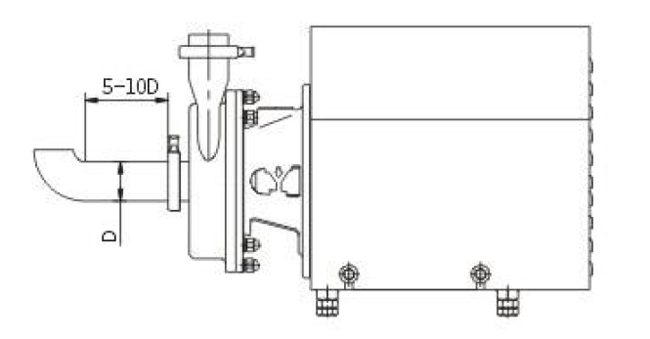

管道入口连接距离

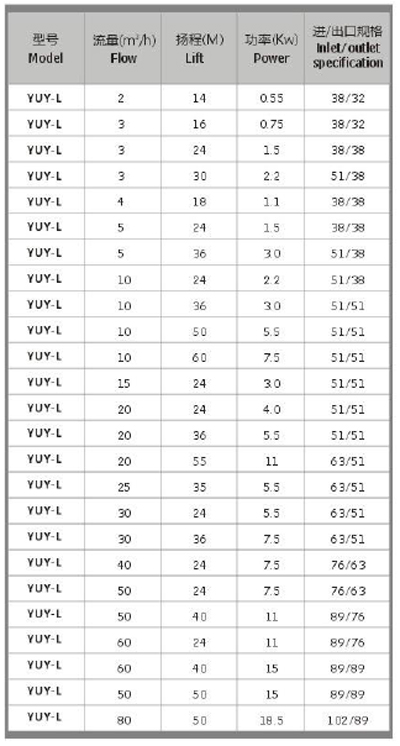

YUY-L系列性能选型表

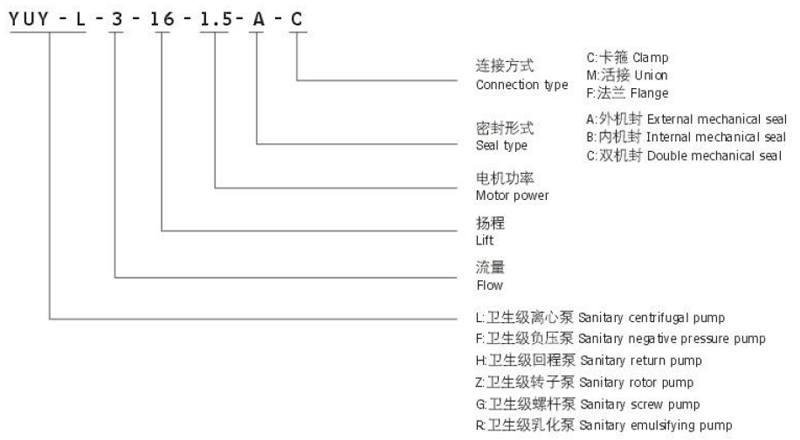

YUY 卫生级离心泵型号说明

示例
